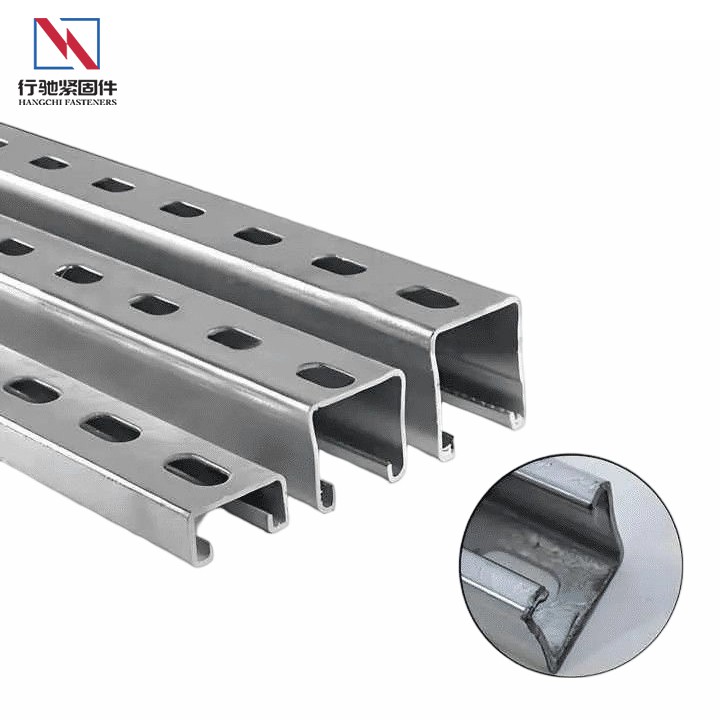

A Hangchi U{0}}Purlin fotovoltaikus konzolja nagy-szilárdságú acélszalagból készül hideg hajlítással, ami könnyű szerkezetet eredményez, erős teherbíró képességgel{2}}. A felületet nagy teljesítményű-korróziógátló-kezeléssel kezelték, amely hosszú élettartamot és kiváló időjárásállóságot biztosít. Ezt a terméket integrált vezetősínként használják, javítva a fotovoltaikus modulok telepítési hatékonyságát. Racionálisan kialakított belső csatornája megkönnyíti a kábelek lefektetését és bekötését, így széles körben alkalmazható különféle fotovoltaikus erőműrendszerekben.
Termékparaméterek
|
Fő anyag |
Q235B / Q355B |
|
Gyakori vastagságok |
1,5 mm, 2,0 mm, 2,5 mm, 3,0 mm |
|
Szakasz magasság |
40 mm, 50 mm, 60 mm, 80 mm (az U-alakú horony mélységére utal) |
|
Keresztmetszeti szélesség- |
40 mm, 50 mm, 60 mm (Az U-alakú horony nyílásszélességére vonatkozik) |
|
Gyakori méretek |
20×40mm, 41×41mm, 41×72mm |
|
Felületkezelés |
Tűzi-horganyzás (átlagos cinkréteg vastagság 80 μm vagy nagyobb) / Cink-alumínium-magnézium bevonat (kiváló korrózióállóság) |
|
Főbb alkalmazandó szabványok |
GB/T 6725 |
Teljesítmény jellemzők
Nagy terhelhetőség
A tudományosan megtervezett U-alakú-keresztmetszet egyenletes feszültségeloszlást biztosít az U-Purlin fotovoltaikus tartóban, ezáltal javítva a teljes teherbírást-.
Korrózióállóság
A fotovoltaikus konzol U{0}}Purlin felülete galvanizáláson vagy más bevonatkezelésen esik át, ami hatékonyan megakadályozza az oxidációt és a korróziót, valamint meghosszabbítja élettartamát.
Könnyű telepítés
Speciális csatlakozókkal használva az összeszerelés gyorsan elvégezhető bonyolult szerszámok nélkül, építési időt takarítva meg.
Alkalmazási forgatókönyvek
- Elektromechanikus létesítmények szeizmikus megerősítése sűrűn lakott helyeken, például kereskedelmi komplexumokban, kórházakban és iskolákban;
- Csővezetékek és berendezések rögzítése ipari üzemekben;
- Szeizmikus védelmi rendszerek tömegközlekedési csomópontokhoz, például metróállomásokhoz és repülőterekhez.
Telepítési óvintézkedések
- A beszerelés előtt mérje meg a helyet, hogy megbizonyosodjon arról, hogy a konzol megfelelően van elhelyezve;
- Válassza ki a megfelelő fotovoltaikus konzol U-Purlin specifikációját, és megfelelően rendezze el a rögzítési pontokat;
- Győződjön meg arról, hogy minden csatlakozás biztonságosan rögzítve van, hogy elkerülje a kilazulást.
Alapvizsgálati folyamat
Nyersanyag vizsgálat:Minta spektrális elemzést végeznek az acélon annak kémiai összetételének ellenőrzésére.
A folyamat méretellenőrzése:A kialakított szelemeneknél féknyergeket és sablonokat használnak a keresztmetszet kritikus méreteinek és furatpozícióinak 100%-os ellenőrzésére.
Bevonat minőségi ellenőrzése:Minden tételből mintát vesznek, és mágneses vastagságmérőt használnak a cinkréteg vastagságának több ponton történő mérésére. A korrózióállóság ellenőrzésére rendszeres mintákat is küldenek a semleges sópermet vizsgálatra.
Szállítás előtti végső ellenőrzés:A termék specifikációit, mennyiségét, megjelenését és csomagolását a kiadás előtt ellenőrizzük, hogy megbizonyosodjanak arról, hogy azok teljesen megfelelnek a rendelési követelményeknek.
GYIK
K: Csavarokat kell használni a csatlakoztatáshoz a telepítés során? Használható a hegesztés?
V: A csatlakoztatáshoz csavarokat kell használni. A hegesztés károsítja a horganyzott réteget, ami a hegesztési pontok gyors korróziójához vezet, ami súlyosan befolyásolja a szerkezet biztonságát és élettartamát.
K: Keverhető különböző márkák zárójeleivel?
V: Nem ajánlott. A rögzítőfuratok helyzetének és a keresztmetszeti{1}}méreteknek tökéletesen meg kell egyeznie a megfelelő csatlakozókkal és bilincsekkel. A különböző márkák keverése beszerelési nehézségekhez vagy csökkentett teherbíráshoz{3}} vezethet. Javasoljuk, hogy ugyanazon szállítótól származó teljes rendszermegoldást használjon.
K: Mik az előnyei a telepítés és az azt követő karbantartás során?
V: Az előnyök a hatékonyságban és a tisztaságban rejlenek. A beszerelés során az alkatrészek gyorsan betolhatók a csatornába és finom-hangolhatók, így megspórolható az egyes bilincsek egyenkénti beigazításának ideje, és körülbelül 30%-kal növelhető a telepítés hatékonysága. A csatorna szépen elhelyezi a kábeleket, elkerülve az elöregedés vagy az állati rágcsálás kockázatát, amelyet a szabad kábelek okoznak, és megkönnyíti a későbbi ellenőrzést és karbantartást.
