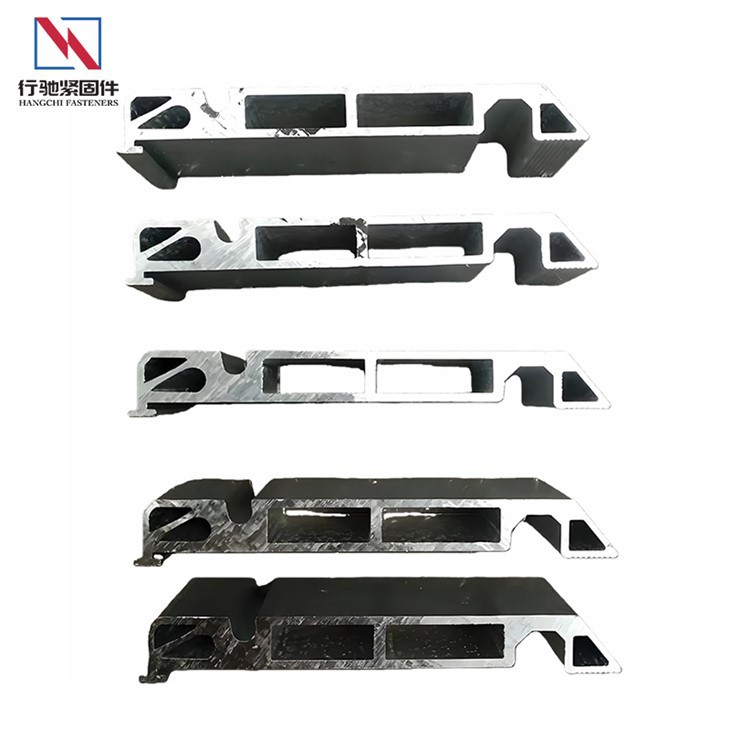

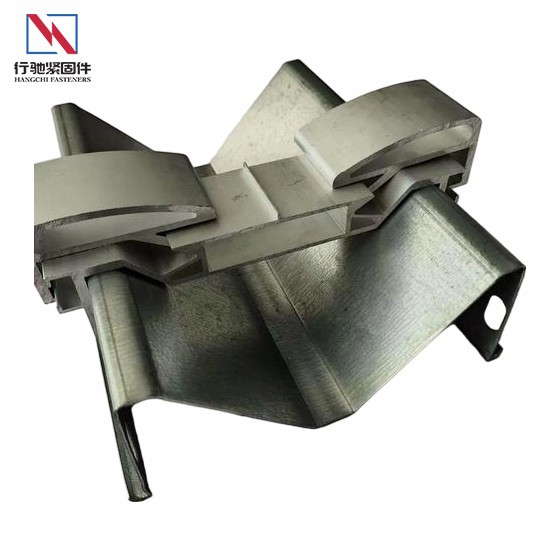

A Hangchi alacsony profilú oldalsó bilincsei oldalsó{0}}rögzítőbilincsek, amelyeket kifejezetten a fotovoltaikus modul-rögzítési rendszerekhez terveztek, és célja a telepítés helyének megtakarítása és a modulok alatti légáramlás optimalizálása. Ultra-vékony kialakításuk (a teljes magasság általában kevesebb, mint 25 mm) hatékonyan ellenáll a szélfelhajtó erőknek, miközben minimálisra csökkenti a modul hátlapjának akadályozását. A termék különféle szabványos keretes modulok oldalra szerelésére alkalmas.
Termékparaméterek
|
Paraméter |
Specifikáció |
|
Méretek |
A PV modul keretvastagsága alapján tervezték; jellemzően 20-50 mm széles, 10-30 mm magas |
|
Terhelhetőség |
Egyetlen bilincs nem kevesebb, mint 100 kg húzóerőt képes ellenállni |
|
Kompatibilis keretvastagság |
25-50 mm (Testreszabható az ügyfél igényei szerint) |
|
Felületkezelés |
Eloxálás, elektroforetikus bevonat vagy passziválás |
Közös anyagok
● Öntött alumíniumötvözet- (pl. ALSi10Mg):A fő választás: nagy-precíziós fröccsöntés-, amely biztosítja, hogy a komplex szerkezet egy darabban alakuljon ki, és eloxálással vagy porbevonattal kezeljük a könnyű súly és a jó korrózióállóság egyensúlya érdekében.
● Rozsdamentes acél (A2/A4-70/80):Ultra-magas korrozív környezetekben (például tengerparti sópermet, vegyi üzemekben) vagy speciális tűzvédelmi követelményekkel rendelkező projektekben használják.
Alapvető gyártási folyamatok
Nagynyomású-precíziós présöntés-:Ez kulcsfontosságú az összetett vékony{0}}falú szerkezetek kialakításához. A nagynyomású-sajtolóöntőgép-nagy sebességgel fecskendezi be az olvadt alumíniumötvözetet egy precíziós formába, így egyetlen lépésben teljes szerkezetet alkot belső erősítő bordákkal, közvetlenül meghatározva a termék alapvető szilárdságát, könnyű tulajdonságait és méretpontosságát.
T5/T6 hőkezelési erősítés:Ez elengedhetetlen az anyagteljesítmény javításához. Az öntött alumíniumötvözet alkatrészek oldatkezelése és mesterséges öregítése (általában több mint 30%-kal) növeli folyáshatárukat és keménységüket, alapvetően kompenzálva az alacsony profilú kialakítás miatt esetlegesen elvesztett merevséget.
CNC precíziós megmunkálás:Ez kulcsfontosságú a telepítési kompatibilitás biztosításához. CNC precíziós megmunkálást végeznek a présöntött-alkatrészeken, különösen a sínekhez kapcsolódó hornyokon és csavarfuratokon, ±0,1 mm-en belül szabályozva a kritikus mérettűréseket, így biztosítva a pontos és biztonságos illeszkedést a sínekhez és a modulkeretekhez.
Hangchi kötőelemek: Precíziós mérnöki megoldások
Alacsony profilú oldalsó bilincsek termékünk esetében fő előnyünk a "precíziós gyártás, megbízható minőség és hatékony válaszlépés" kombinációjában rejlik: Nagy szilárdságot biztosítunk az ultra{0}}vékony kialakításban a nagynyomású présöntéssel és a T6 hőkezelési folyamatokkal, ellenőrizhető minőséget érünk el a teljes folyamat során az ISO 9001 rendszer alapján, valamint ügyfeleink tényleges vizsgálati adatait, valamint a helyi beszállítói lánc vizsgálati adatait és a lever sót. gyors kiválasztás és adaptáció, személyre szabott megoldások és stabil szállítási támogatás, megbízható partnerré válva.
Q&A
K: Testreszabhatja?
V: Igen. Míg a standard tartomány 25-50 mm, a testreszabás elsősorban az alkatrész keretének vastagságától függ. Más tényezők, például a méret és az anyag is beállíthatók.
K: Milyen felületkezelések állnak rendelkezésre?
V: Főleg eloxálás, elektroforézis és passziválás, mindez a rozsdamegelőzés és a különböző környezetekhez való alkalmazkodás érdekében.
